Kılavuz Maktap Çapları

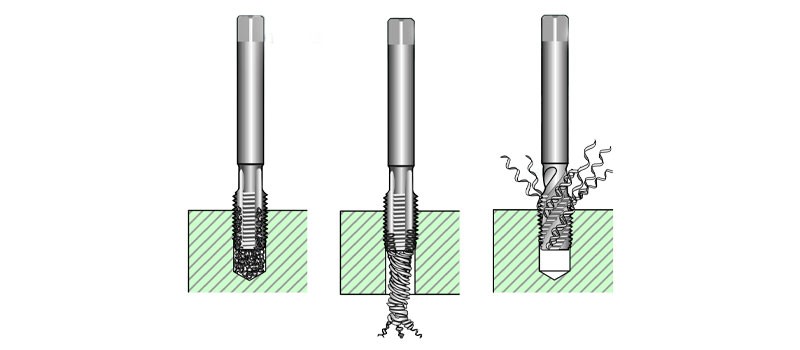

Kılavuz çekmeden önce hangi matkabı kullanmalısınız? Metrik, UNC, UNF, Whitworth, PG ve Gaz dişler için güncel kılavuz matkap çapları tablosu Litros Makina’da.
Metrik Normal Vida Klavuzu
Dünya genelinde ve ülkemizde en yaygın kullanılan vida standartıdır. Metrik sistemde genellikle
“Vida Çapı – Hatve = Matkap Çapı”
formülü uygulansa da, hassas işleme için standart tablolara sadık kalmak her zaman en güvenli yoldur.
Metrik Normal Vida Klavuzu Tablo için tıklayınız
Amerikan (UNC) Kaba Vida
Amerikan standartlarında inç ölçü birimiyle kullanılan kaba dişli vida normudur. Genellikle inç bazlı takımların kullanıldığı savunma sanayii ve otomotiv projelerinde karşımıza çıkar.
Amerikan (UNC) Kaba Vida Tablo için tıklayınız
Whitworht (BSF) İnce Vida
Whitworht (BSW) Normal Vida
İngiliz standartlarına (BSW) göre tanımlanan bu vida tipi, 55 derecelik diş açısıyla karakterize edilir.
İnce diş (BSF) versiyonu, sarsıntıya dayanıklılık gereken yerlerde tercih edilir.
Whitworht (BSF) İnce Vida
Whitworht (BSW) Normal Vida
Whitworht (Gaz Diş) Boru
Sızdırmazlığın önemli olduğu hidrolik ve pnömatik bağlantılarda, boru içi ve dışı diş açma işlemlerinde kullanılır.
Bu tipte delik çapı seçimi, sızdırmazlık kalitesini doğrudan etkiler.
Whitworht (Gaz Diş) Boru
PG Kılavuz
PG (Stahlpanzerrohr-Gewinde), Almanca kökenli bir terim olup “Zırhlı Çelik Boru Dişi” anlamına gelir.
Özellikle elektrik sektöründe kablo rakorları, pano girişleri ve bağlantı kutularında standart olarak kullanılan bir vida dişidir.
PG kılavuzların en belirgin özelliği, diş açısının 80 derece olmasıdır; bu da onu 60 derecelik Metrik dişlerden ve 55 derecelik Whitworth dişlerden ayırır.
PG Kılavuz
NPT Konik Kılavuz
Amerikan standartlarında sızdırmazlık sağlayan konik boru dişidir.
Diş yapısı konik olduğu için matkap çapı ve havşa derinliği hassasiyetle uygulanmalıdır.
NPT Konik Kılavuz
Trapez Kılavuz
Güç ve hareket iletiminin yapıldığı (örneğin torna vidalı milleri) ağır hizmet tipi dişlerdir.
Yüksek tork altında çalıştığı için doğru delik çapı, diş dayanımı açısından hayati önem taşır.
